产品简介
【产品简介】：
【筒体直径】：
【应用范围】：
【产品改进】：

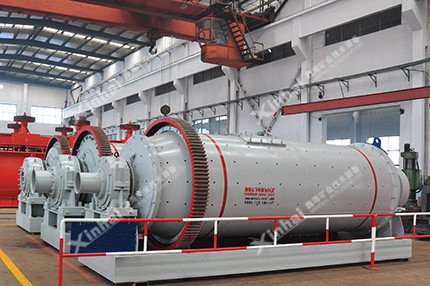

一款传统的、靠排矿格子强制排矿的球磨机设备。
900mm～4500mm
该湿式格子球磨机常用于磨矿粒度较粗的矿石。
湿式格子型球磨机筒体可使用高耐磨橡胶衬板，具有良好的耐磨性，使用寿命长，维护方便。
优势特点
顶起装置，便于检修；
静动**承，运转平稳可靠；
慢速传动，便于检修和启动；
油雾润滑装置，保证大小齿轮润滑可靠；
气体离合器柔性启动。
工作原理
鑫海湿式格子型球磨机的工作原理主要是通过传动装置使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断給入物料，其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。湿磨时，物料被水流带出;干磨时，物料被气流带出。磨机在出料端有排料格子，磨机依靠格子板强制排矿，筒体内矿浆面低，减轻矿石过磨，并防止钢球排出。
技术参数
| 型号 | 筒体直径 (mm) | 筒体长度 (mm) | 电机 型号 | 电机功率 (kW) | 长 (mm) | 见 (mm) | 高 (mm) | 有效容积 (m3) | **装 球量(t) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| MQG 0909 | 900 | 900 | Y225S-8 | 18.5 | 4750 | 2213 | 2050 | 0.45 | 0.96 | 4620 |
| MQG 0918 | 900 | 1800 | Y225M-8 | 22 | 5000 | 2280 | 2050 | 0.9 | 1.92 | 5340 |
| MQG 1212 | 1200 | 1200 | Y225M-8 | 22 | 5788 | 2994 | 2540 | 1.14 | 2.4 | 11438 |
| MQG 1224 | 1200 | 2400 | Y315S-8 | 55 | 6673 | 2994 | 2540 | 2.28 | 3.96 | 13200 |
| MQG 1515 | 1500 | 1500 | JR115-8 | 60 | 6094 | 3300 | 2766 | 2.5 | 5 | 13700 |
| MQG 1530 | 1500 | 3000 | JR125-8 | 95 | 7979 | 3300 | 2766 | 5 | 10 | 18690 |
| MQG 2122 | 2100 | 2200 | JR128-8 | 155 | 7750 | 4839 | 3794 | 6.6 | 15 | 45400 |
| MQG 2130 | 2100 | 3000 | JR137-8 | 210 | 8744 | 4394.7 | 3110 | 9 | 20 | 45790 |
| MQG 2430 | 2400 | 3000 | JR1410-8 | 280 | 9728 | 4956 | 4018 | 12.1 | 22.5 | 67000 |
| MQG 2721 | 2700 | 2100 | JR1410-8 | 280 | 9300 | 5500 | 4500 | 10.7 | 24 | 63000 |
| MQG 2727 | 2700 | 2700 | JR148-8 | 310 | 9900 | 5500 | 4500 | 13.8 | 29 | 68530 |
| MQG 2736 | 2700 | 3600 | TDMK400-32/2150 | 400 | 9765 | 5826.6 | 4674.5 | 18.4 | 41 | 98020 |
| MQG 3231 | 3200 | 3100 | TDMK630-36 | 630 | 12750 | 6750 | 5152.5 | 22.5 | 45 | 115103 |
| MQG 3236 | 3200 | 3600 | TDMK630-36 | 630 | 14300 | 6760 | 5200 | 24.8 | 58 | 119012 |
| MQG 3245 | 3200 | 4500 | TDMK800-36 | 800 | 13896 | 7200 | 5152.5 | 32.8 | 65 | 137589 |
| MQG 3639 | 3600 | 3900 | TDMK1000-36/3600 | 1000 | 15000 | 7200 | 6300 | 36.2 | 75 | 145000 |
| MQG 3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 15200 | 7750 | 6300 | 41.8 | 90 | 159700 |
| MQG 3650 | 3600 | 5000 | TDMK1400-40 | 1400 | 17600 | 7750 | 6300 | 46.4 | 96 | 158000 |
| MQG 3660 | 3600 | 6000 | TDMK1600-40 | 1600 | 17000 | 8800 | 6500 | 55.7 | 120 | 189000 |
| MQG 4060 | 4000 | 6000 | TDMK1700-30 | 1700 | 17400 | 9500 | 7600 | 69.8 | 137 | 214000 |
| MQG 4560 | 4500 | 6000 | TDMK2300-30 | 2300 | 17800 | 10500 | 7600 | 87 | 158 | 294000 |
成功案例
云南某铁矿选厂，矿石硬度大，要求磨矿粒度小，为避免矿石过粉碎，在磨矿阶段，选择鑫海的湿式格子型球磨机。湿式格子型球磨机由钢球和矿石本身冲击和自磨，磨矿效率高，静动**承，筒体运转平稳可靠，便于物料在筒体内的多磨，同时球磨机大小齿轮间的润滑装置，使得生产效率更高。矿浆液面低，排矿及时，减少能耗，达到**效果。
