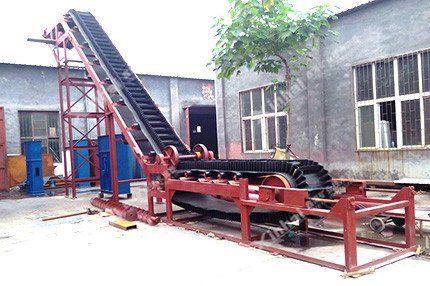

波状挡边带式输送机的图片

参考报价：: 面议
品牌：: 鑫海
关注度：: 2934
样本：: 暂无

型号：
产地：
信息完整度：
典型用户：: 山东某选矿厂地势低洼，大量矿石需要运输到50m以外进行处理，选择鑫海大倾角皮带输送机，为此，鑫海为输送机特意增加润滑剂，加深挡边装置，以确保带式输送机输送倾角可以灵活调节，矿石不坠落。客户反馈使用过程中无卡链、漂链、断链，运安全可靠。

输送能力：: 13-794 m3/h

认证信息

高级会员第 14 年

名称：山东鑫海矿业技术装备股份有限公司.
认证：工商信息已核实
访问量：144118

手机网站

扫一扫，手机访问更轻松

产品分类

加料机

摆式给料机槽式给料机振动给料机电磁振动给料机皮带给料机圆盘给料机

旋流器

浮选设备

磁选设备

破碎机

球磨机

搅拌机

其他分级设备

输送机

雷蒙磨

磨粉机

公司品牌

品牌传达企业理念

友情链接

锂电中国

产品简介

【产品简介】：

一款近距离、大倾角输送物料的输送设备。

【输送能力】：

13-794 m³/h

【应用范围】：

大倾角皮带输送机广泛应用于煤炭、冶金、建材、粮食、化工、电力等部门，在井下采矿工程、露天采矿、大型自卸船等方面都有所应用。

【产品改进】：

该款运输机采用具有波状挡边和横隔板的输送带，倾角可在0-90°范围任意布置。

优势特点

该大倾角皮带输送机输送倾角大，**可达90° ,是大倾角输送和垂直提升的理想设备，因而可以节约占地面积，节省设备投资和土建费用，取得良好的综合经济效益；

结构简单，各主要部件均可与通用带式输送机通用，给使用、维修带来方便；

运行可靠，没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象; ◎运行平稳、噪声小；

由于不存在装料时的挖掘阻力和运行时的内摩擦、外摩擦阻力，因而能耗小；

垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其它设备衔接。

工作原理

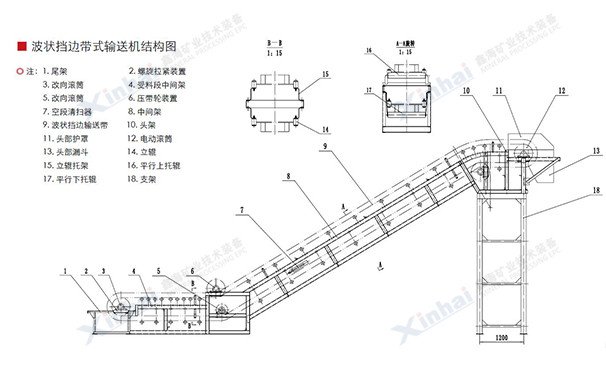

大倾角波状挡边带式输送机结构是在平行橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边"，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。

技术参数

带宽（mm)		500							650							800
挡边高 (mm)		80		120			160		80		120			160		120			160		200
隔板间距 (mm)		126	252	126	252	378	252	378	126	252	126	252	378	252	378	126	252	378	252	378	252	378	504
倾角	30°	39	21	—	52	34	65	45	59	32	—	78	52	105	73	—	99	65	136	94	—	148	113
	40°	31	16	—	40	26	52	34	47	24	—	60	40	85	56	—	76	50	110	72	—	114	87
	50°	25	13	60	32	—	42	27	37	19	90	48	—	68	45	113	60	—	88	58	139	91	—
	60°	20	11	50	26	—	34	23	31	16	75	39	—	55	36	95	49	—	72	47	113	74	—
	70°	17	—	41	21	—	28	18	25	—	62	32	—	45	30	77	40	—	58	38	92	61	—
	90°	10	—	25	—	—	17	—	15	—	38	—	—	28	—	47	—	—	36	—	57	37	—
带宽（mm)						1000							1200
挡边高（mm)						160		200			240			160		200			240			300
隔板间距(mm)						252	378	252	378	504	252	378	504	252	378	252	378	504	252	378	504	336	504
倾角	30°					186	129	—	207	159	—	283	229	223	154	—	250	191	—	342	278	410	350
	40°					150	99	—	160	122	—	231	176	180	118	—	193	147	—	280	213	352	276
	50°					120	79	195	128	—	—	185	141	144	95	235	154	—	—	224	170	290	221
	60°					98	64	159	105	—	229	151	—	117	77	191	126	—	278	183	—	237	180
	70°					80	52	130	85	—	187	123	—	96	63	156	103	—	226	149	—	193	147
	90°					49	—	80	52	—	115	76	—	59	—	96	63	—	139	91	—	118	90
带宽（mm)				1400										1600
挡边高（mm)				200			240			300		400		200			240			300		400
隔板间距(mm)				252	378	504	252	378	504	336	504	420	504	252	378	504	252	378	504	336	504	420	504
倾角	30°				299	229	—	422	342	512	437	780	707	—	355	272	—	501	406	614	525	940	852
	40°			281 229 187 115	231	175	—	345	262	440	345	709	614	—	274	208	—	410	311	527	413	855	740
	50° 60° 70°				185 151 123	—	342 279	276 225 184	210	363 296 241	276 225 183	634 549 451	515 420 343	334 272 222	220 179 146	—	406 331	328 267 218	249	436 355 289	331 270 220	764 662 543	621 507 413
	90°				75	—	171	113	—	148	112	277	210	136	90	—	203	134	—	178	135	333	253

不同带宽、挡边高、倾角的许用**粒度amax和**带速vmax

带宽（mm)		500			650			800			1000
挡边高（mm)		80	120	160	80	120	160	120	160	200	160	200	240
倾角	30°	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5
	30°	100	120	120	100	140	160	140	180	200	180	250	280
	40°	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.5
	40°	100	120	120	100	140	160	140	180	200	180	250	280
	50°	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2.0
	50°	80	120	140	80	120	140	120	140	180	140	180	220
	60°	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
	60°	80	120	140	80	120	140	120	140	180	140	180	220
	70°	1.25	1.25	1.25	1.25	1.25	1.25	1.6	1.6	1.6	1.6	1.6	1.6
	70°	50	60	100	50	60	100	120	100	140	100	140	180
	90°	1.0	1.0	1.0	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90°	50	60	80	50	60	80	60	80	100	80	100	140
带宽（mm)		1200				1400				1600
挡边高（mm)		160	200	240	300	200	240	300	400	200	240	300	400
倾角R	30°	2.5	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15
	30°	160	250	280	310	250	280	350	350	250	280	350	350
	40°	2.5	2.5	3.15	3.15	2.5	3.15	3.15	3.15	2.5	3.15	3.15	3.15
	40°	200	250	280	310	250	280	350	350	250	280	350	350
	50°	1.6	2.0	2.5	2.5	2.0	2.5	2.5	2.5	2.0	2.5	2.5	2.5
	50°	140	180	220	280	180	220	280	320	180	220	280	320
	60°	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	60°	140	180	220	280	180	220	280	320	180	220	280	320
	70°	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	70°	100	140	180	200	140	180	200	250	140	180	200	250
	90°	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90°	80	100	140	160	100	140	160	200	100	140	160	200

成功案例

山东某选矿厂地势低洼，大量矿石需要运输到50m以外进行处理，选择鑫海大倾角皮带输送机，为此，鑫海为输送机特意增加润滑剂，加深挡边装置，以确保带式输送机输送倾角可以灵活调节，矿石不坠落。客户反馈使用过程中无卡链、漂链、断链，运安全可靠。
